Evolutions annoncées par AJA pour le HDR Image Analyzer

par AJA Video Systems La Lettre AFC n°298

[ English ] [ français ]

Les évolutions annoncées par AJA pour le HDR Image Analyzer, un analyseur de signaux HDR qui sert aussi de monitoring pour des contrôles “qualité" évolués des signaux HDR et pour le FS-HDR, un synchroniseur et convertisseur temps réel SDR/HDR en HD (4 canaux), 4K (monocanal) et 8K (optionnel).

HDR Image Analyzer v1
AJA annonce la dernière version v1.1, bientôt disponible, du HDR Image Analyzer, une mise à jour gratuite du firmware pour sa solution d’analyses temps réel des signaux HDR, incluant histogrammes et vecteurscopes. Développé en partenariat avec Colorfront, le HDR Image Analyzer v1.1 apporte de nouvelles fonctionnalités pour aider les productions qui utilisent les larges plages dynamiques du HDR à fournir des contenus plus attirants avec des couleurs plus profondes et une luminosité augmentée.
Les dernières évolutions de l’interface utilisateur Web facilitent le contrôle à distance des configurations à partir de plusieurs ordinateurs, les mises à jour en réseau via Ethernet, les téléchargements et l’export des journaux d’analyses, le partage de captures d’écran, et enfin le contrôle du HDR Image Analyzer à partir de logiciels tiers. L’application Remote Desktop prend également en charge la gestion de l’interface du HDR Image Analyser via les iPads, tablettes, etc. Cette mise à niveau introduit également de nouvelles fonctionnalités de surveillance et d’analyse des signaux HDR, notamment le monitoring du HDR/P3 au travers du connecteur Display Port de l’appareil conçu pour aider les professionnels de la production à concrétiser leurs visions artistiques.


- Entrée des LOG de caméras : ARRI®, Canon®, Panasonic®, RED®, Sony®
- Color Gamut : BT.2020, BT.709
- Dynamic Range : SDR (REC 709), PQ (ST 2084), HLG

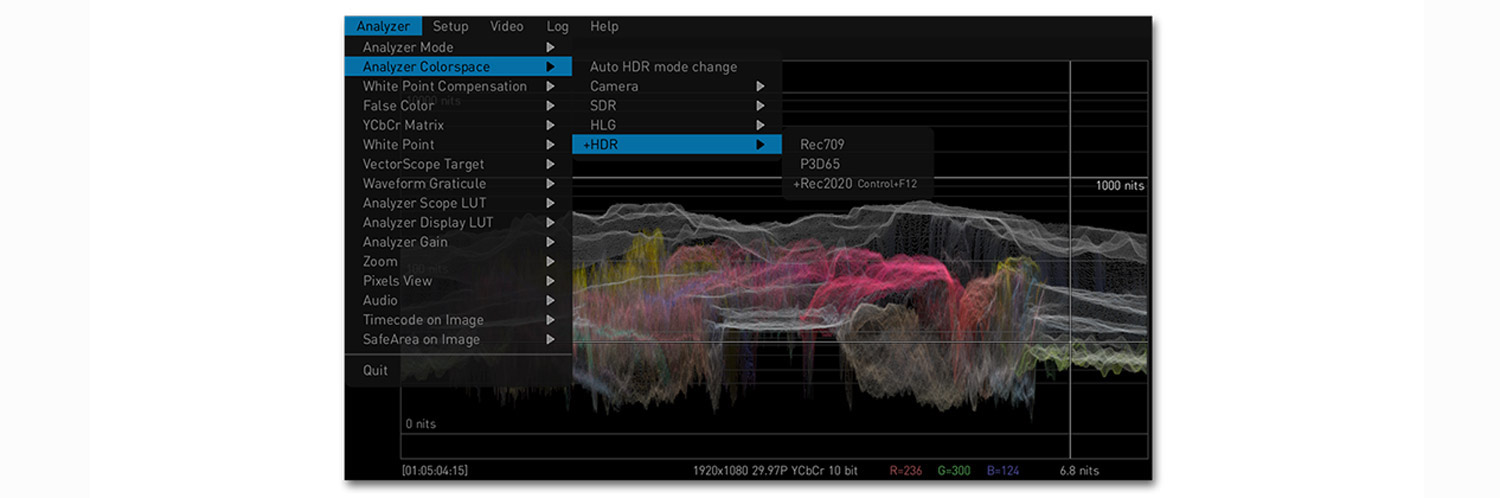

Les outils d’analyse inclus sont : oscilloscope, histogramme et vecteurscope avec monitoring audio et vidéo auxquels s’ajoute une panoplie complète d’outils essentiels :
- Détection automatique de l’espace couleur via SDI pour les SDR/PQ/HLG
- Color Gamut
- Niveau de luminance en NIT
- Ligne moyenne du niveau de luminance des images
- Fichier du journal d’erreurs détectés avec Time Code
- Analyseur de données de l’image avec choix du pixel
- Détection avancée des Out of Gamut & Out of Brightness avec tolérance d’erreur
- Alarme du maximum des Out of Gamut ; prévient quand les chrominances sont en dehors de l’espace P3d65.

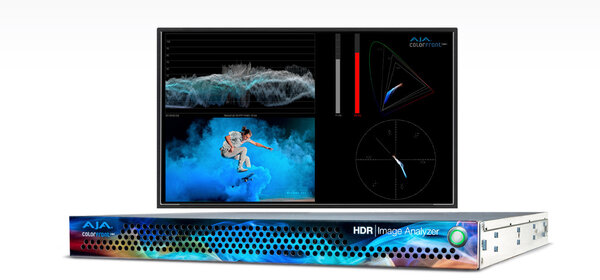

Le HDR Image Analyser offre une panoplie complète d'outils efficaces d'analyse des derniers standards HDR incluant HLG, PQ et REC.2020 pour les contenus 4K/UltraHD/2K/HD
Le HDR Image Analyser offre une panoplie complète d’outils efficaces d’analyse des derniers standards HDR incluant HLG, PQ et REC.2020 pour les contenus 4K/UltraHD/2K/HD

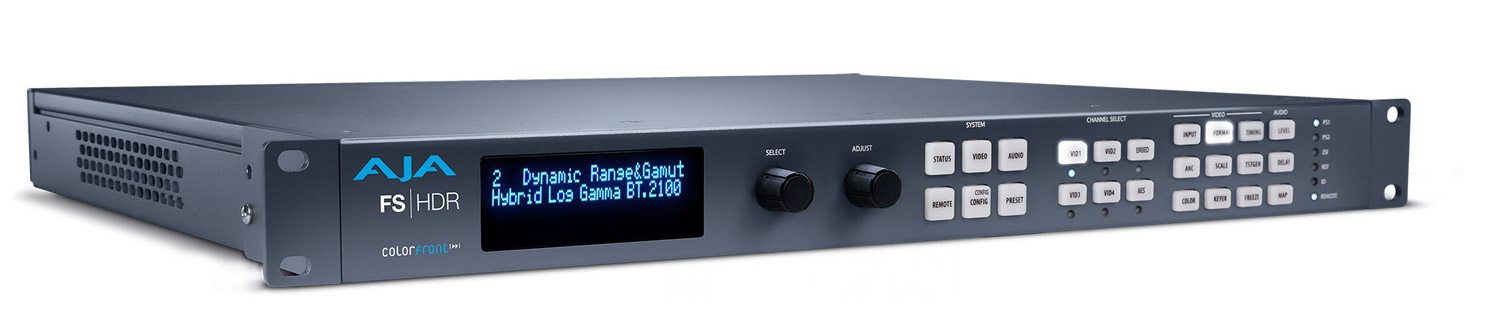

FS-HDR v3.0
Le firmware 3.0 du FS-HDR, le convertisseur et synchroniseur HDR/WCG intégralement temps réel d’AJA, introduit des améliorations sur les outils de gestion de la colorimétrie, le support multicanal de LUTs dynamiques ainsi que plusieurs autres évolutions pour la production HDR Broadcast, sur les plateaux, en postproduction, en cinématographie et proAV. Un nouveau mode Film intégré au Colofront Engine™ apporte un vaste ensemble d’outils de gradations colorimétriques et de création d’aspects avec un espace couleur ACES en option, avec le format American Society of Cinematographers Color Decision List (ASC CDL), (un espace d’échange d’informations de base sur le calibrage des couleurs primaires entre des équipements et des logiciels de différents fabricants), avec une sélection intégrée de Looks, comprenant l’émulation d’aspects types "film" ainsi que des sorties de mastering à niveau de NIT variable en PQ, en HLG Extended, en P3 avec un clamp de l’espace, etc. Le mode original du "Colorfront Engine Transform" a lui aussi été évolué avec de nouvelles fonctionnalités, il est désormais re-nommé "Colorfront Engine Live Mode". Les LUTs dynamiques monocanales introduites précédemment apportaient les résolutions 4K, la version V.3.0 innove avec de nouveaux support pour les logiciels LiveGrade Pro de Pomfort, (une référence pour la création de Look) et pour WorderLookPro de TVLogic qui utilise des algorithmes développés par Fujifilm et une technologie de LUT par TVLogic, pour gérer les différences d’espaces colorimétriques entre les caméras et les moniteurs.

Caractéristiques
Conversions temps réel des LOG de caméras
Entrées Sony, Arri, Panasonic, RED, Canon Sorties Sony et Arri
Conversions HDR : HDR vers HDR - HDR vers SDR - SDR vers HDR
Conversions WCG : BT.709 et BT.2020
