Le nouvel Arri Zoom Main Unit ZMU-4 offre une connectivité et un contrôle flexibles

par Arri Camera Systems - 13 avril 2023 - Modifié le 27/04 Contre-Champ AFC n°342

Arri présente le ZMU-4, une version moderne de la commande de zoom classique et très répandue. Robuste, résistant aux intempéries et ergonomique, le ZMU-4 permet une configuration câblée ou sans fil. Sa connectivité sans précédent permet de rendre les caméras polyvalentes avec un minimum d’encombrement, et d’accélérer le workflow sur le plateau.

- Passage facile entre le fonctionnement avec ou sans fil
- Contrôles de la caméra et du moteur de l’optique, combinés en une seule unité
- Modules radio interchangeables pour les environnements difficiles
- Sert d’extension HF pour d’autres appareils
- Affichage d’écran facilement lisible, avec les données optiques
- Conception robuste, résistante aux intempéries et ergonomique.

Fonctionnalité sans fil d’une polyvalence unique
Avec le lancement de la commande de point Hi-5, Arri a introduit la cinquième génération de son système de contrôle électronique (ECS). Aujourd’hui, le ZMU-4 rejoint ce nouvel écosystème, partageant les modules radio interchangeables RF-EMIP, RF-2400 et bientôt RF-900 du Hi-5, avec différentes fréquences pour différents territoires et situations de tournage. Quel que soit le module radio choisi, il s’insère parfaitement dans un logement encastré du ZMU-4 et fait partie intégrante de son format fin et compact. Le fonctionnement sans fil est plus simple qu’avec n’importe quel autre système ; il n’y a pas de boîtier radio externe, ni de câble supplémentaire ou d’installation - il suffit de débrancher la caméra et c’est parti.

Dans sa configuration la plus basique, le ZMU-4 peut contrôler des moteurs Cforce via le connecteur LBUS sans contrôle sans fil. Le connecteur CAM donne les possibilités de marche/arrêt, de contrôle de la caméra et d’activation des boutons utilisateur pour les caméras Arri et tierces. En insérant un module radio dans le ZMU-4, celui-ci devient un outil puissant pour la transmission et la réception de signaux radio provenant de plusieurs appareils ECS. Les directeurs de la photographie et les cadreurs peuvent passer d’une dolly ou d’un trépied à une station de monitoring à distance, et utiliser la même ergonomie sur les mêmes outils.

Des configurations caméras simplifiées
Lorsqu’il est utilisé comme récepteur radio, le ZMU-4 joue le même rôle que l’adaptateur d’interface radio RIA-1, supprimant ainsi la nécessité d’un boîtier supplémentaire sur le corps caméra. Elle peut améliorer la flexibilité des contrôleurs de moteur ECS existants grâce à la prise en charge des modules radio à très longue portée RF-900 et RF-2400, ou remplacer entièrement les contrôleurs de moteur. Idéalement située sur le pan bar, le ZMU-4 remplit ces fonctions et permet aux opérateurs d’accéder à plusieurs boutons utilisateurs pour la caméra, même lorsqu’ils n’utilisent pas de zoom.

En tant que contrôleur de moteur, le ZMU-4 permet à n’importe quelle caméra et à n’importe quelle optique de n’importe quel fabricant de bénéficier des caractéristiques des commandes de point Arri Hi-5 ou WCU-4, sans avoir besoin de boîtiers de contrôle de moteur supplémentaires. Une fois de plus, cela permet une configuration plus propre de la caméra.

Contrôle configurable, sur ou hors-caméra

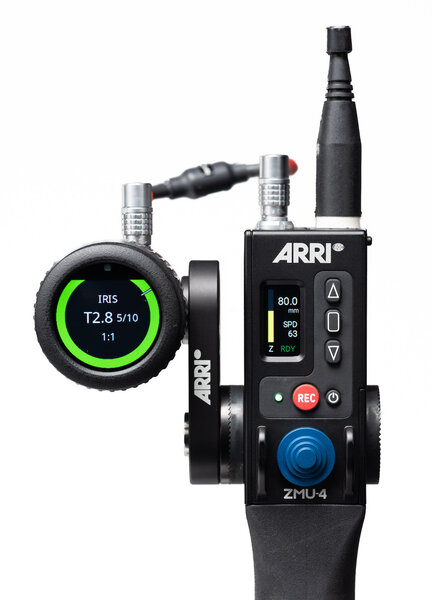

En plus d’étendre la fonctionnalité sans fil sur la caméra, le ZMU-4 peut également être associé à des dispositifs tels que l’Arri OCU-1 ou les Master Grips pour offrir un contrôle multi-voies hors caméra. La combinaison du ZMU-4 et de l’OCU-1 peut être utilisée comme petite unité de contrôle du zoom et du diaphragme, portable ou montée sur un moniteur, pour un directeur de la photographie, par exemple. La flexibilité et la force du protocole LBUS ainsi que les boutons utilisateur et le système de données optiques d’Arri offrent une myriade de possibilités pour le contrôle de la caméra et de l’optique. À l’avenir, le ZMU-4 pourra contrôler les canaux de moteurs de la quatrième et de la cinquième voie au sein de l’écosystème Hi-5.

Ergonomique, résistant aux intempéries et durable

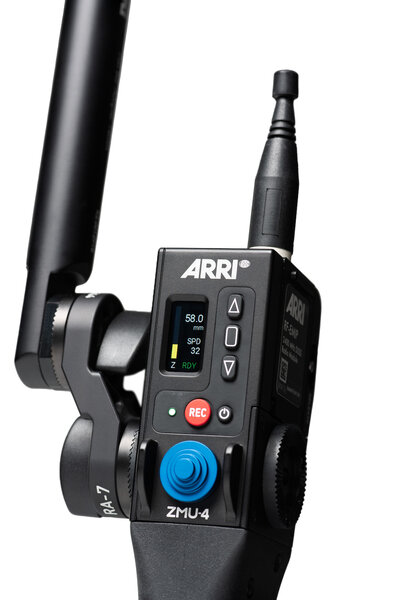

Le ZMU-4 est conçu de manière ergonomique pour faciliter son utilisation par les gauchers et les droitiers. La molette de zoom sensible à la pression permet un contrôle précis, et l’écran d’affichage indique la distance focale exacte en tout point de la plage de zoom, ainsi que la vitesse de zoom. Trois boutons utilisateur offrent des raccourcis personnalisables pour l’opérateur et des boutons dédiés à la vitesse de zoom tombent parfaitement sous l’index. Comme pour tous les équipements Arri, la durabilité est une priorité de conception, ce qui fait du ZMU-4 l’unité la plus robuste et la plus résistante aux intempéries du marché. Elle offre une connectivité et une polyvalence à l’épreuve du temps, tout en étant rétro-compatible avec tous les équipements Arri ECS existants.

Batteries Arri pour une alimentation toute la journée
Comme le Hi-5, le ZMU-4 est compatible avec les batteries Sony NP-F550/570 standard, mais il a été conçu et optimisé pour utiliser les batteries Arri LBP-3500 exclusives, qui offrent une alimentation plus régulière et une autonomie d’au moins 15 heures avec le module radio RF-EMIP. Les batteries Arri permettent également au ZMU-4 d’afficher la puissance restante sous la forme d’un pourcentage très précis, ce qui permet une gestion plus efficace des batteries que n’importe quelle autre demande de zoom.
